Replique de sabre laser
Ce projet est une tentative de reproduction du célèbre outil de combat fictif de la franchise Star Wars. Il prend son origine dans l'optique qu'une reproduction peut s'avouer extrêmement dispendieuse et donc, ce projet fut réalisé en gardant un budget.

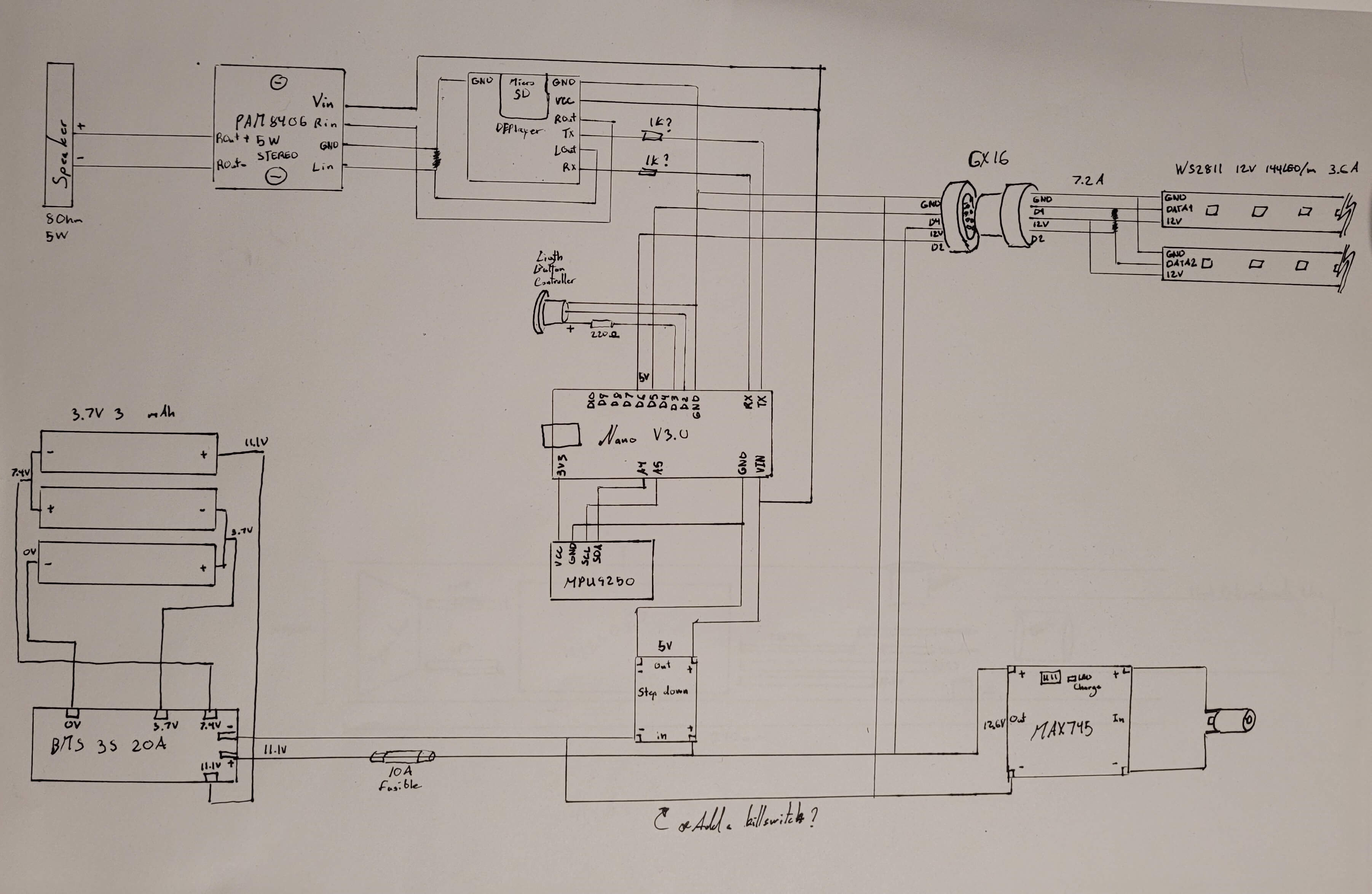

Ici un schéma général du circuit électronique du projet. Bien que celui-ci fut changé à de multiples reprises.

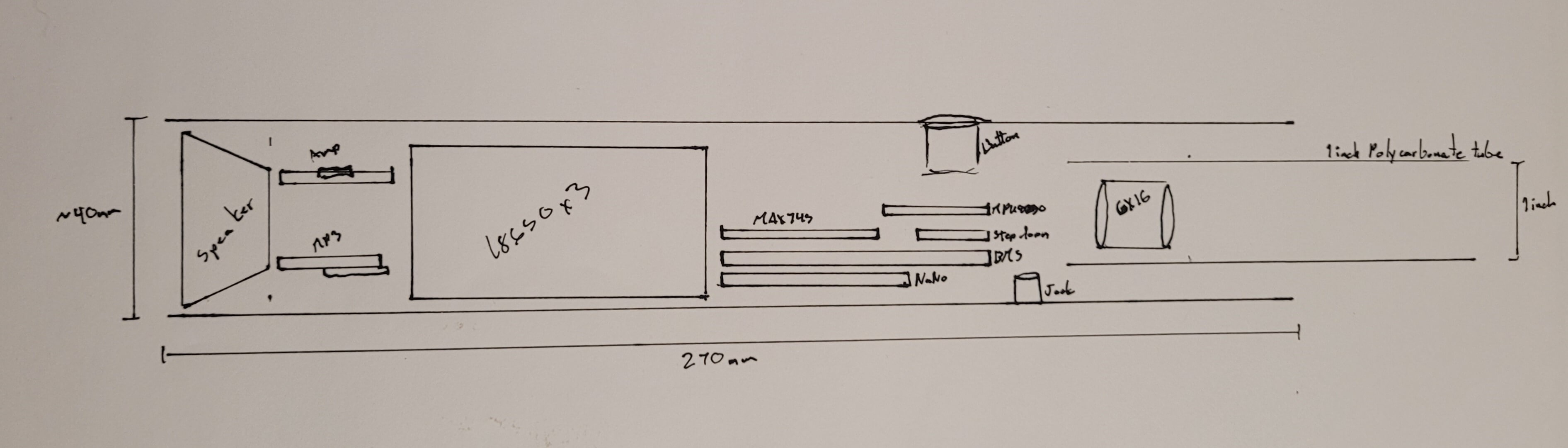

Ici un schéma rudimentaire de la disposition des composant électroniques dans le réceptacle de la poignée..

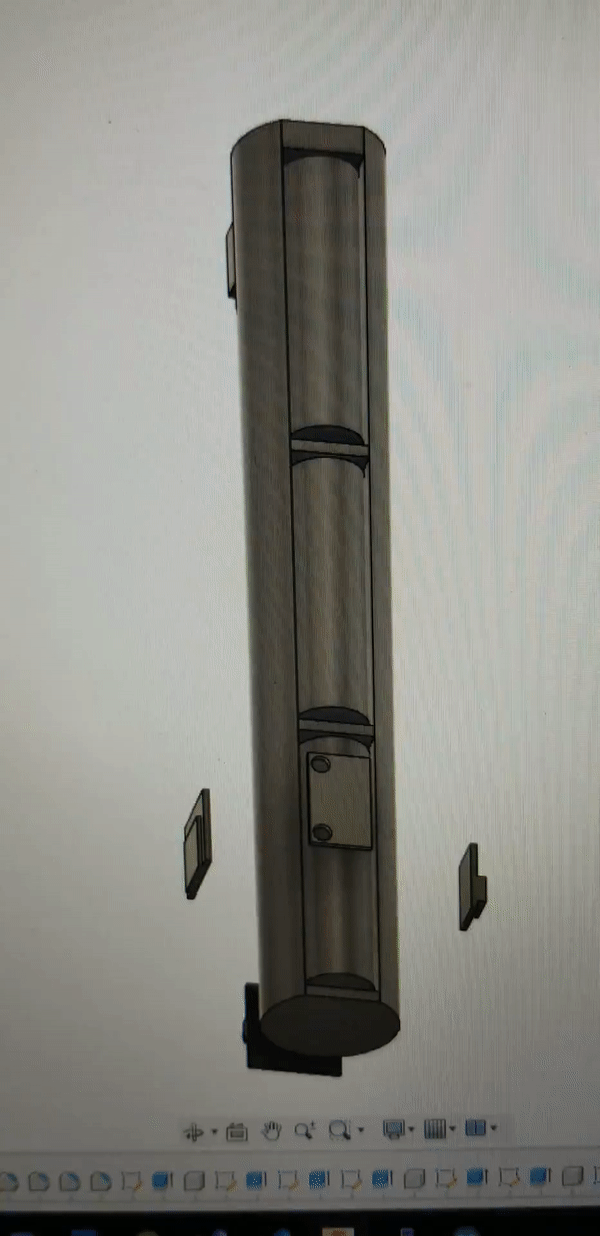

L'intérieur du sabre est composé d'un assemblage d'une structure de plastique imprimé sur une imprimante 3D. Ici une représentation du début de la modélisation sur Fusion 360.

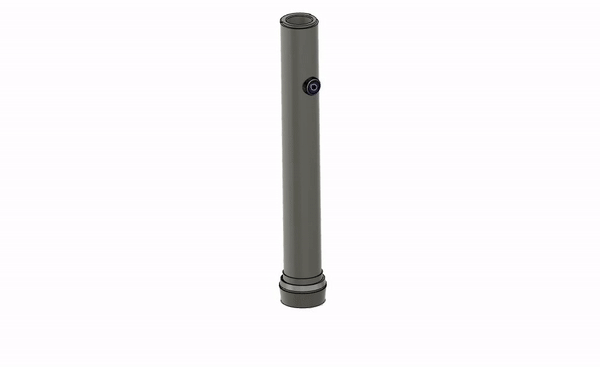

Ici une animation du modèle final utilisé. Le modèle est séparé en trois sections avec des compartiments pour les connections et un socle pour le haut parleur se vissant à la base.

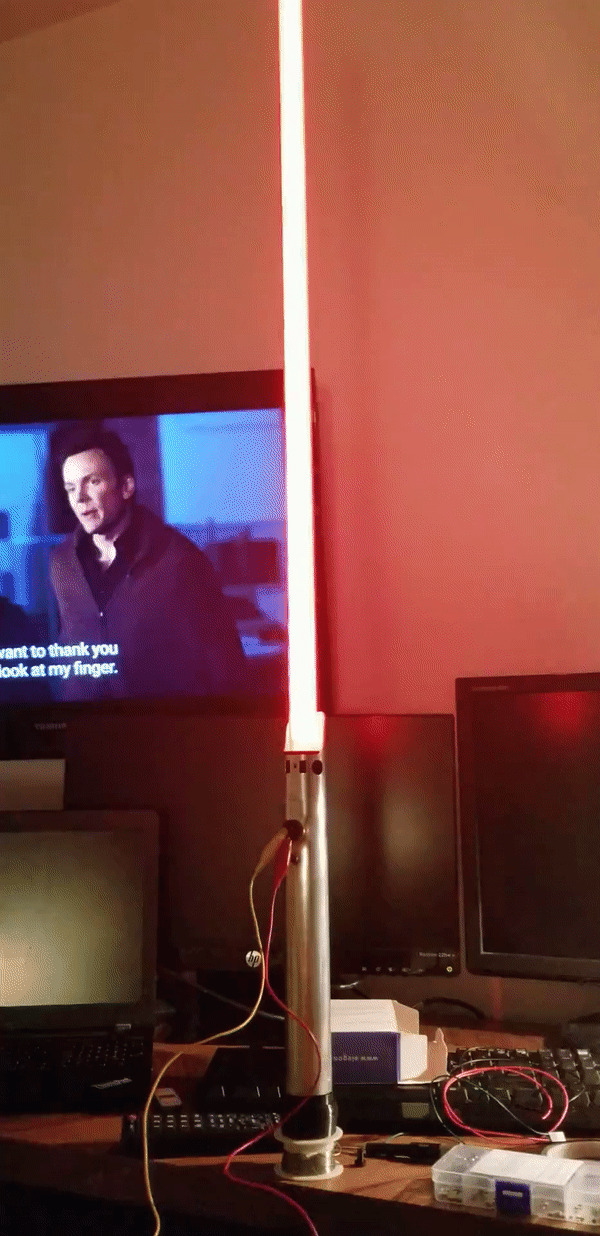

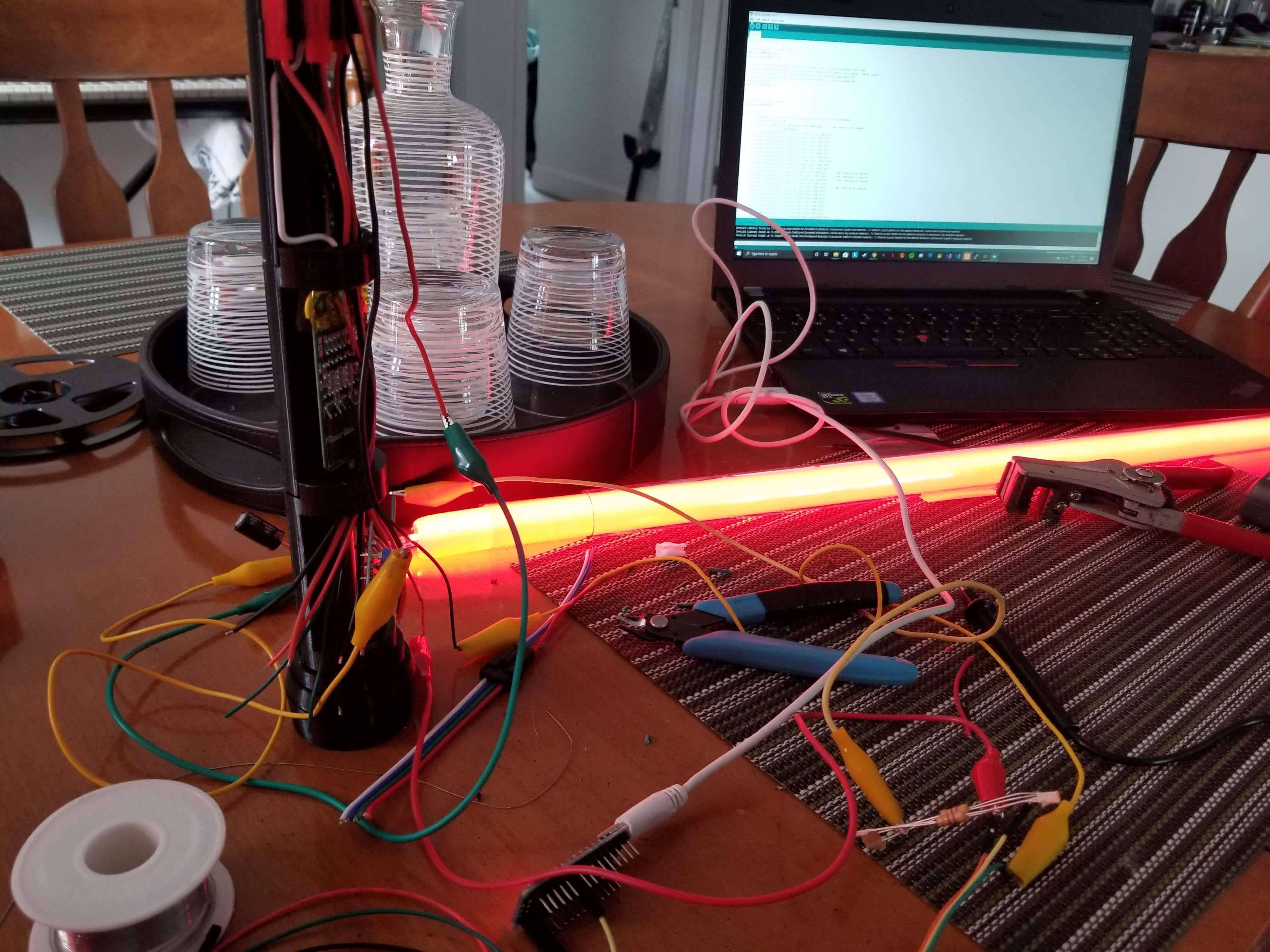

Ici un test du sabre avec la manche assemblé. Plusieurs effets sont inclus avec l'utilisation du système Fx-saber os

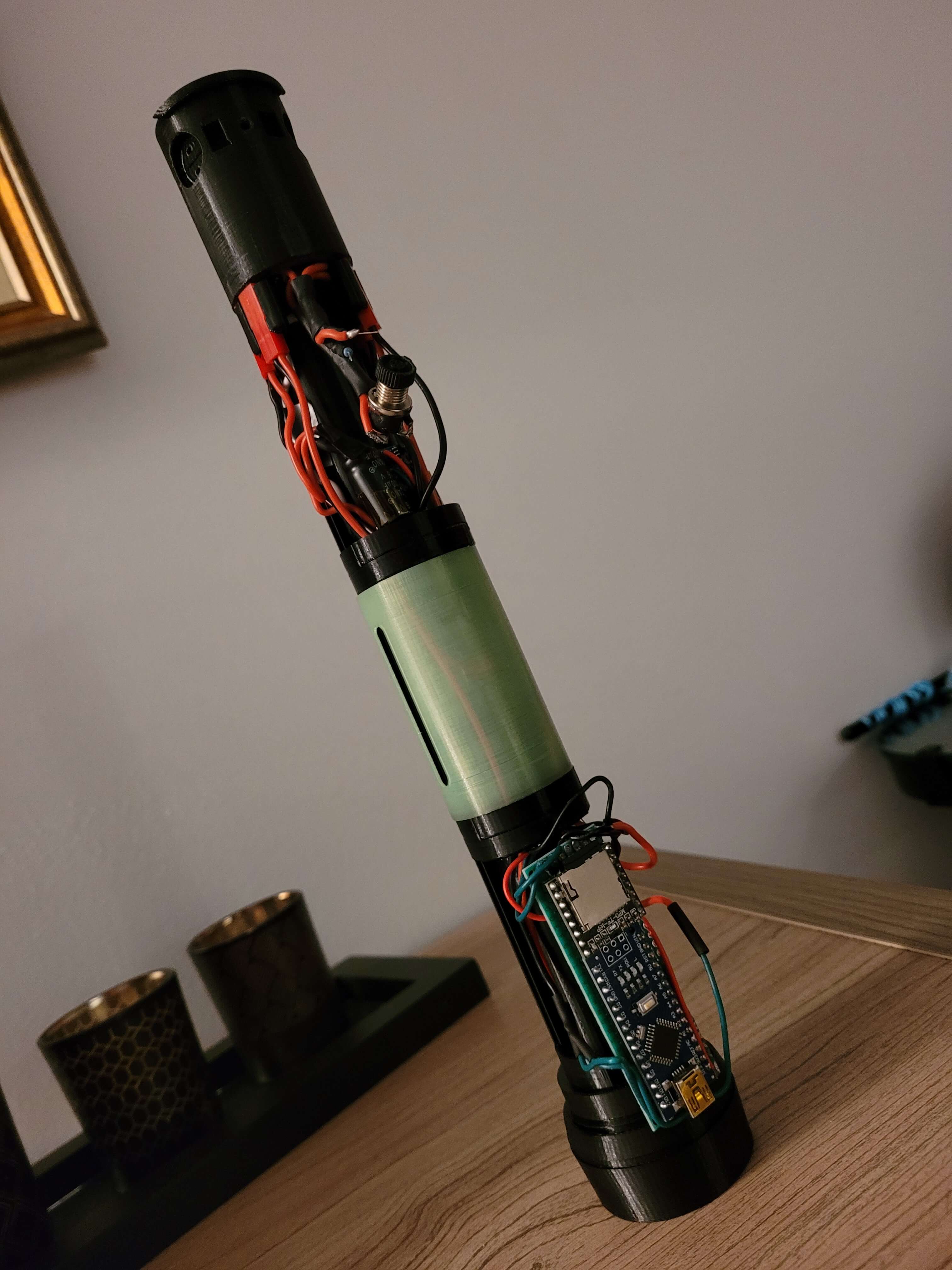

Le sabre laser est fonctionnel et complet. Cependant, le design est encore à revoir. Ci-dessus, l'intérieur du manche avec le panneau du centre posé.

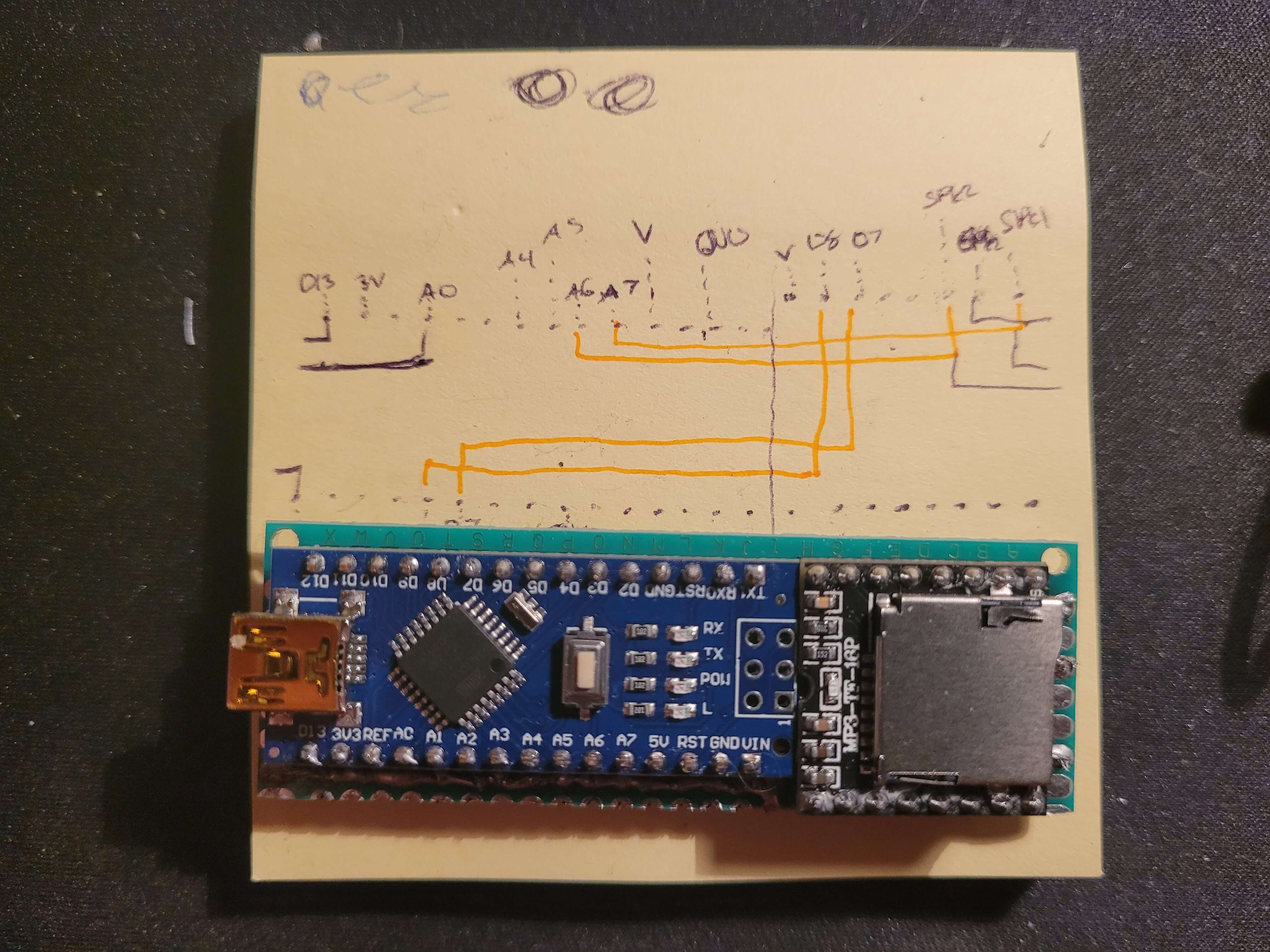

Ici une représentation du circuit électrique du pcb. Le pcb comporte un Arduino nano et le lecteur mp3 DFplayer.
